Техническая документация:


Двух диапазонная измерительная панельная антенна KROKS KPM12-2400/5000 работает в диапазонах 2,4 и 5 ГГц и предназначена для поиска и обнаружения источника помех и сигналов в частотном диапазоне 2400-2500, 5150-5900 МГц. Усиление антенны составляет 10 дБи на частоте 2400МГц и 12 дБи на частоте 5800МГц.

Антенна имеет секторную диаграмму направленности в обоих частотных диапазонах, что позволяет более эффективно использовать антенну при поиске сигнала.

Например при размещении антенны вертикально вы получаете более широкий угол охвата, что позволяет быстрее обнаружить сигнал, но уменьшает точность поиска по азимуту.
При размещении антенны горизонтально вы получаете более узкую диаграмму, что позволяет точнее определить направление сигнала.

В комплект поставки антенны входит кабельная сборка RG58 длиной 1 метр для подключения к анализатору спектра или другому приемному устройству.

Измерительная антенна KPM12-2400/5000 позволяет:

  • произвести анализ радиочастотной обстановки в диапазоне частот 2400-2500, 5150-5900 МГц;
  • обнаружить источник сигнала или помех;
  • проанализировать параметры работы WiFi роутеров, точек доступа.

Особенности антенны:

  • малый вес и удобная, эргономичная рукоятка улучшают удобство эксплуатации;
  • всепогодное исполнение, металлические детали защищены гальваническим покрытием;
  • фиксация измерительного оборудования в раздвижном держателе;
  • съёмная рукоятка и держатель упрощают хранение и транспортировку антенны;
  • для сборки антенны не требуется специальный инструмент.
Габариты (длина , ширина , высота ), мм
200  x   160  x   120

Габариты, вес, количество товара в упаковке:

Размеры индивидуальной упаковки (длина , ширина , высота ), мм
215  x   215  x   90
Масса в индивидуальной упаковке, грамм
1000
Количество товаров в групповой упаковке, шт
12

Антенны- характеристики :

Рабочий диапазон частот, МГц
2400-2500, 5150-5900
Усиление антенны, дБ
10 дБ на частоте 2400МГц, 12 дБ на частоте 5500 МГц
КСВ в рабочем диапазоне частот, не более
2
Поляризация
Вертикальная
Волновое сопротивление, Ом
50
Максимальная подводимая мощность, Вт
50
Разъём
SMA-female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-50 … +90
Максимально допустимая влажность воздуха, %
100
Стандарт связи
WiFi 5ГГц
WiFi 2,4ГГц
Тип монтажа
на трубу
Тип исполнения
Панельная
Поддержка MIMO
Нет

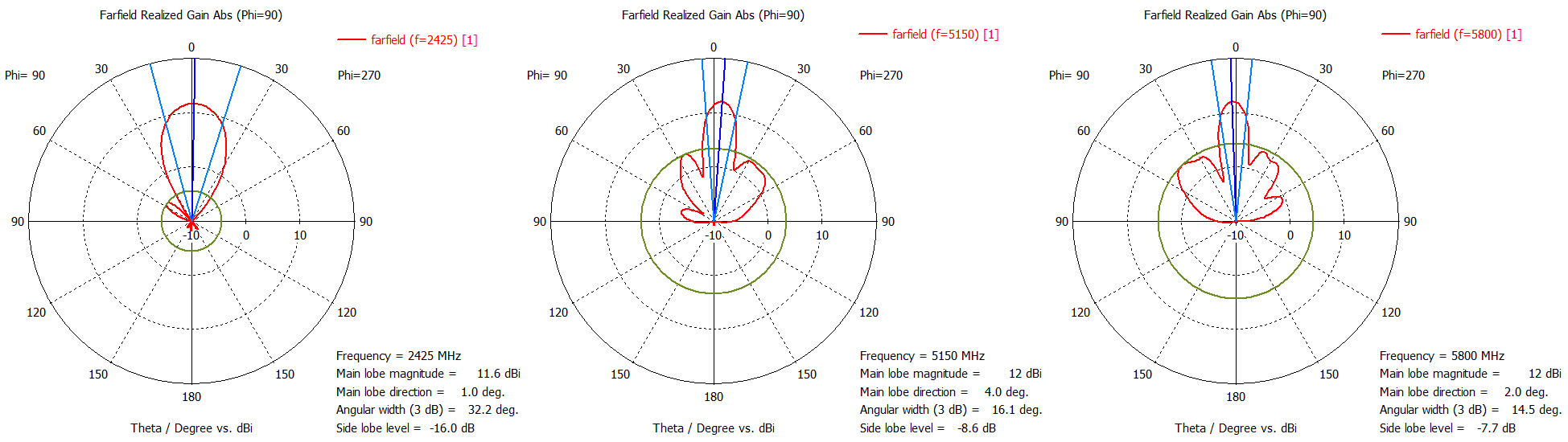

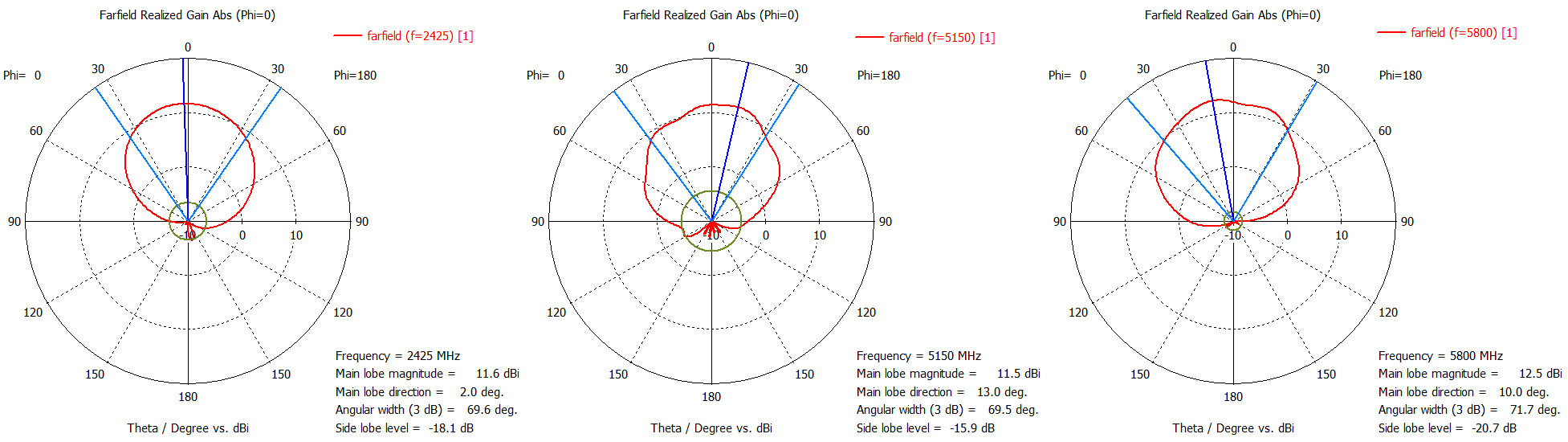

Графики КСВ, диаграммы направленности:

Диаграмма направленности Н-плоскость, 2425 МГц: ДН 2425 МГц - H-плоскость.jpg
Диаграмма направленности Е-плоскость, 2425 МГц: ДН 2425 МГц - Е-плоскость.jpg
Диаграмма направленности Н-плоскость, 5150 МГц: ДН 5150 МГц - H-плоскость.jpg
Диаграмма направленности Е-плоскость, 5150 МГц: ДН 5150 МГц - Е-плоскость.jpg
Диаграмма направленности Н-плоскость, 5800 МГц: ДН 5800 МГц - H-плоскость.jpg
Диаграмма направленности Е-плоскость, 5800 МГц: ДН 5800 МГц - Е-плоскость.jpg
КСВн: КСВн.jpg
Усиление: усиление.jpg

Комплектация:

Антенна KROKS KPM12-2400/5000
Пластиковая рукоятка
Крепление для прибора
Кронштейн
Кабельная сборка RG58 SMA(male)-SMA(male) 1 метр
Руководство по эксплуатации (паспорт)
Упаковка
